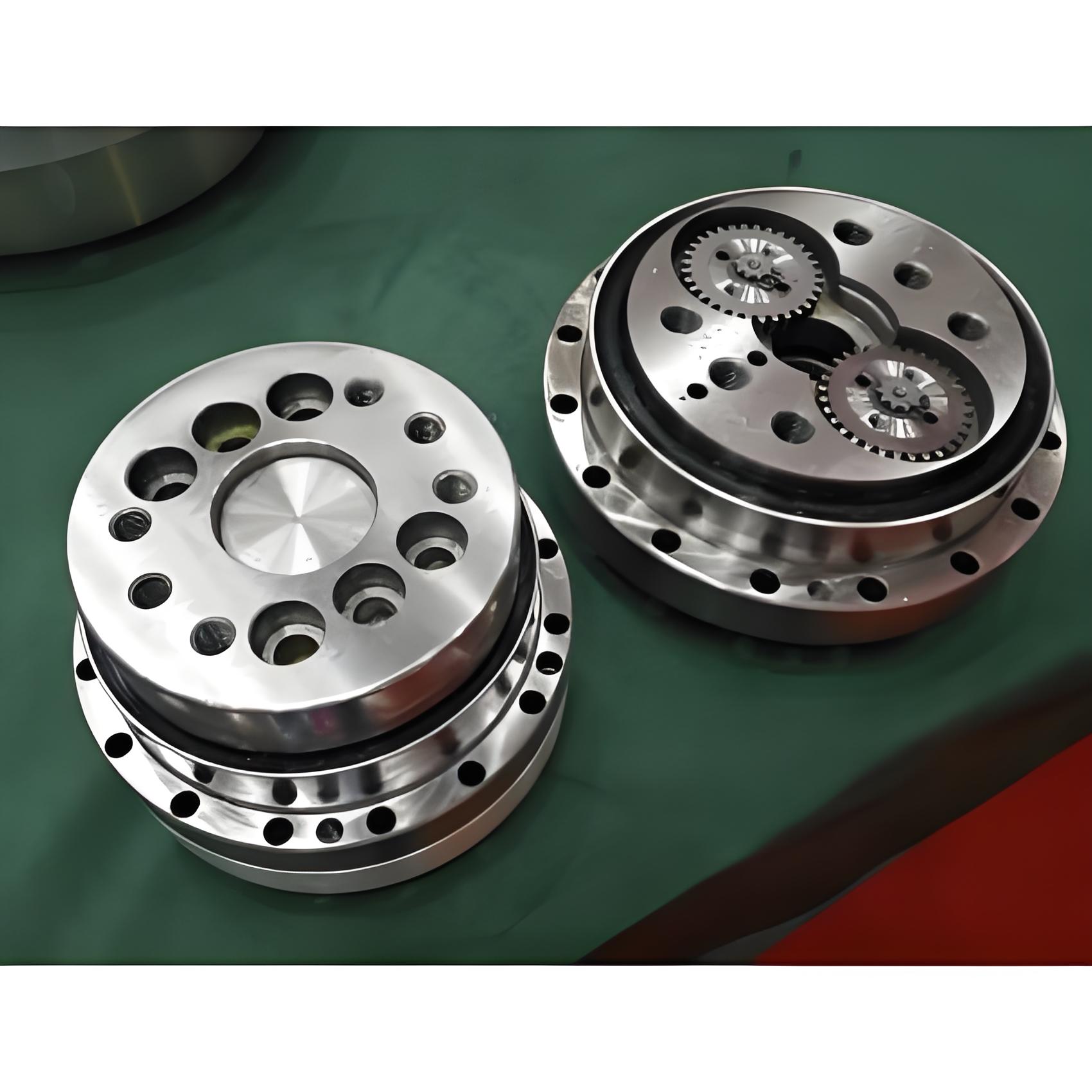

RV80E-57-B 關節減速機選型定制流程

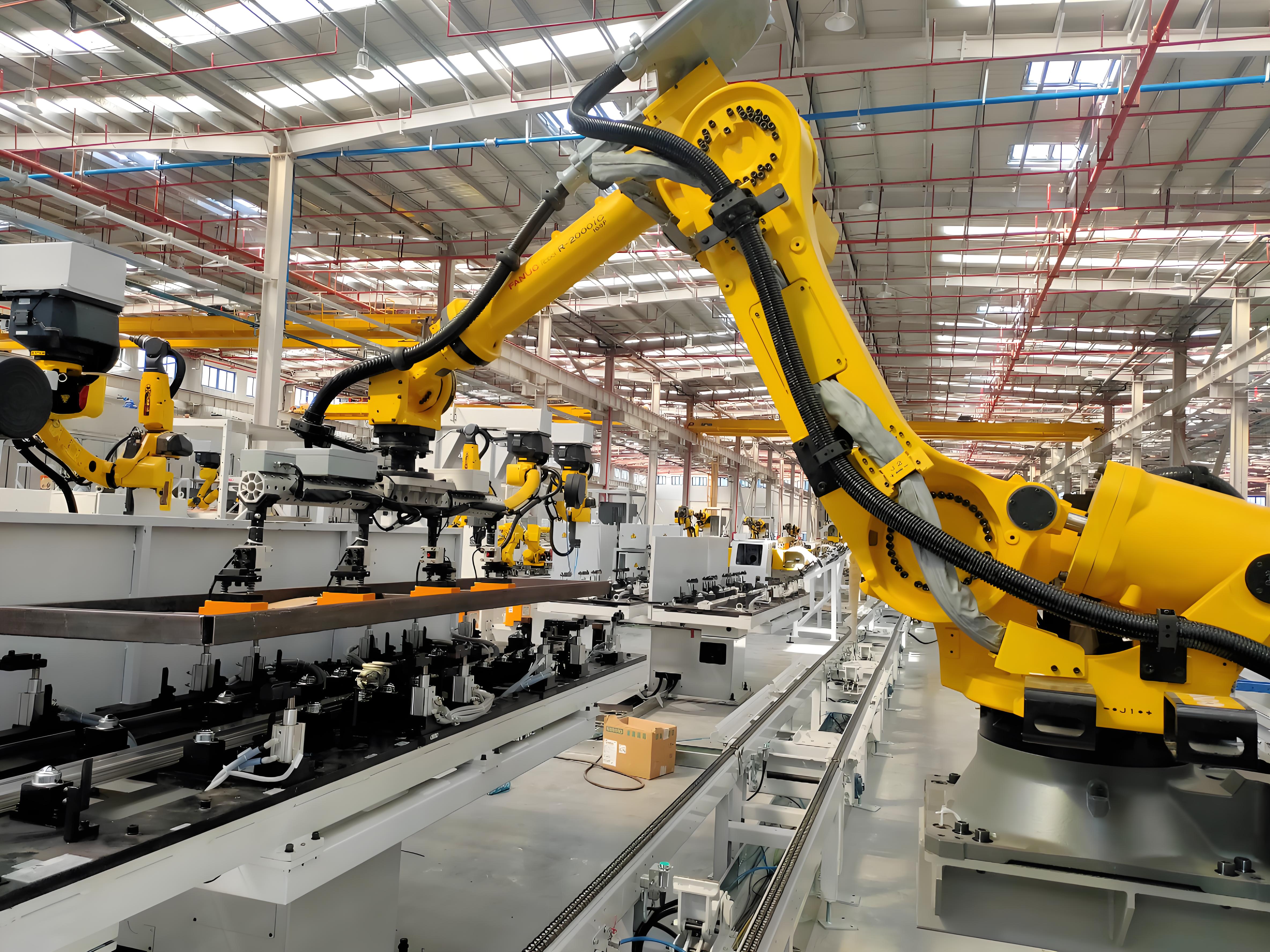

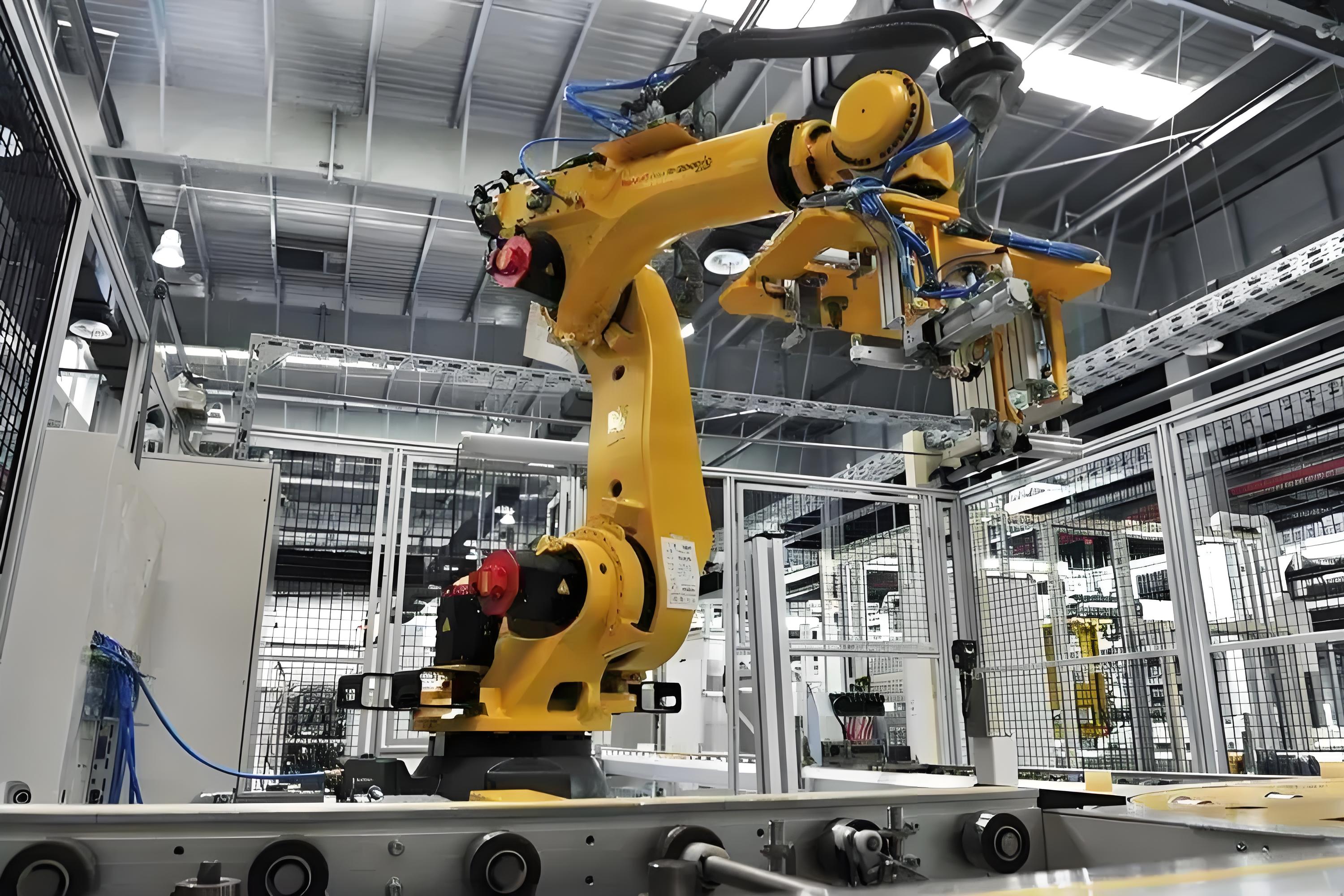

在工業自動化領域，無人工車間，一般都是機器人，機械臂作業，選擇合適的關節減速機對于提高設備性能和生產效率至關重要。RV80E-57-B 關節減速機作為一款高性能的產品，其選型定制需要經過一系列嚴謹?shù)牧鞒?。下面將結合一個實例來詳細敘述其選型定制流程。
一、明確需求
首先，需要明確使用該關節減速機的設備的工作條件和性能要求。例如，一家汽車的自動化生產線需要一臺關節減速機來驅動一個旋轉關節，要求能夠承受 500N·m 的扭矩，輸出轉速在 10 - 50 rpm 之間，工作環境溫度為 0 - 40℃，防護等級至少達到 IP54。
二、計算負載和扭矩
根據設備的工作情況，計算所需的負載和扭矩。這需要考慮到設備的重量、運動方式、加速度、摩擦力等因素。以剛才的例子來說，如果設備的旋轉部件重量為 200kg，旋轉半徑為 0.5m，加速度為 2m/s²，摩擦力矩為 50N·m，則總負載扭矩可以通過以下公式計算：
1，負載扭矩 = （重力矩 + 慣性力矩 + 摩擦力矩）× 安全系數
2，重力矩 = 重量 × 重力加速度 × 旋轉半徑 = 200 × 9.8 × 0.5 = 980 N·m
3，慣性力矩 = 轉動慣量 × 角加速度 = （重量 × 旋轉半徑²）/ 2 × 角加速度 = （200 × 0.5²）/ 2 × （2 / 0.5）= 200 N·m
4，總負載扭矩 = （980 + 200 + 50）× 1.5 ≈ 1845 N·m
三、選擇合適的減速比
根據所需的輸出轉速和輸入轉速，計算出合適的減速比。假設輸入轉速為 1500 rpm，輸出轉速要求在 10 - 50 rpm 之間，則減速比范圍為 30 - 150。綜合考慮各種因素，選擇減速比為 50。
四、校核減速機的承載能力
將計算得到的負載扭矩與所選減速機的額定扭矩進行比較。RV80E-57-B 關節減速機的額定扭矩如果為 2000 N·m，則滿足使用要求。
五、確定安裝方式和尺寸
根據設備的結構和空間限制，確定減速機的安裝方式和外形尺寸。例如，該設備空間有限，需要選擇法蘭安裝方式，并且關節減速機的外形尺寸不能超過一定的限制。
六、考慮其他因素
還需要考慮減速機的精度、噪音、壽命、維護等因素。對于精度要求較高的設備，可能需要選擇更高精度等級的減速機；對于噪音要求嚴格的環境，要選擇具有良好降噪設計的產品；對于長壽命運行的需求，要關注減速機的材料和制造工藝等。
七、與廠家溝通定制
將上述選型計算結果和特殊要求與減速機生產廠家進行溝通，確保能夠定制出滿足需求的產品。廠家會根據客戶的要求進行進一步的設計和優化，并提供詳細的技術方案和報價。
八、樣品測試
在批量生產之前，可以要求廠家提供樣品進行測試。測試包括性能測試、可靠性測試、溫度測試等，以確保減速機在實際工作條件下能夠穩定運行。
九、批量生產和交付
經過樣品測試合格后，即可進行批量生產。廠家按照約定的時間和質量標準交付產品，并提供相應的售后服務和技術支持。
總之，RV80E-57-B關節減速機的選型定制是一個復雜而嚴謹?shù)倪^程，需要充分考慮各種因素，并與廠家密切合作，以確保選出最適合的產品，滿足設備的性能和可靠性要求。
